一、LY-1A電壓繼電器外形尺寸及開孔尺寸

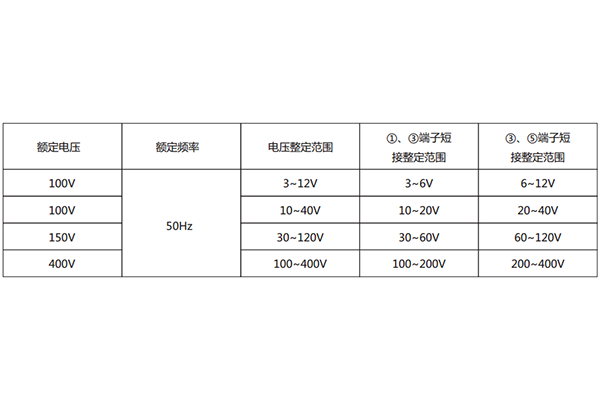

二、LY-1A電壓繼電器主要技術條件

●返回系數：不小于0.4。

●刻度誤差：不大于±12％。

●動作時間：三倍動作值下動作時間不大于15ms。

●功率消耗：不大于10VA。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●觸點數量：1轉換

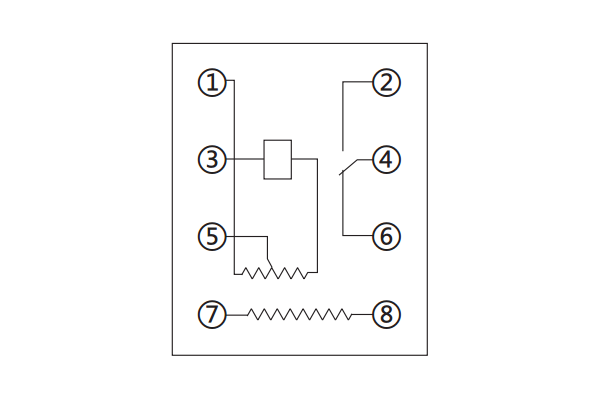

三、LY-1A電壓繼電器內部接線及外引接線圖（正視圖）
