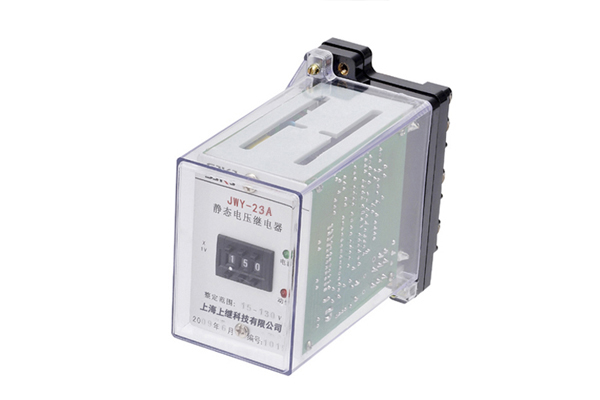

JWY-23A電壓繼電器產品圖片及技術參數-上海上繼科技有限公司

發表時間:2019-09-17 15:39 瀏覽次數:411 〖返回〗

JWY-23A電壓繼電器

一、JWY-23A電壓繼電器概述

1、JWY-23A電壓繼電器用于發電機,變壓器和輸電線的繼電保護裝置中, 作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器 為集成電路靜態型繼電器,精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬,且作為低電壓繼電器使用無抖動現象,無 需直流輔助電源完全可以替代電磁型電壓繼電器。

2、JWY電壓繼電器分為三個系列:JWY-10、JWY-20、JWY-30,可分別替代 DJ-100、DY-20C、DY-30等系列電磁型 電壓繼電器。JWY 系列集成電路電壓繼電器采用撥碼開關整定電壓值,用數字倍率開關切換,改變后無需校驗。

二、JWY-23A電壓繼電器原理說明

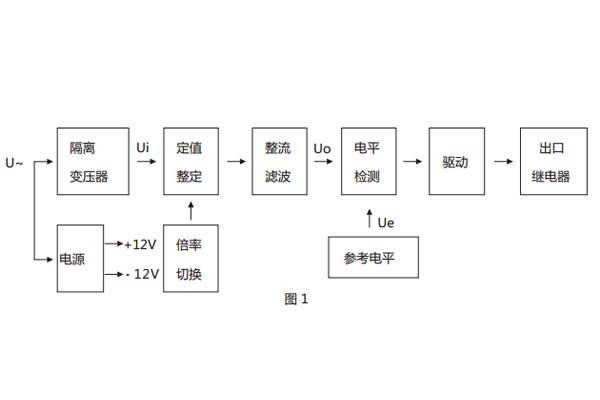

1、繼電器原理框圖見圖1

原理說明

2、本繼電器為靜態型繼電器,采用進口集成電路構成,被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui,經 整定后進行整流,整流后脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓 Ue 進行比較,若直流 電壓Uo低于參考電壓,電平檢測器輸出正信號,驅動出口繼電器,則本繼電器處于動作狀態。反之,不論是過電壓繼電器或是低電壓繼電器, 若直流電壓Uo高于參考電壓 Ue,電平檢測器輸出負信號,本繼電器處于不動作狀態。

三、JWY-23A電壓繼電器主要技術參數

1、交流額定值:100V/50Hz

2、過載能力:交流回路允許長期接通1.2倍額定值。

3、電壓整定范圍:15-240V、80-440V,級差為1V。

4、功率消耗: a、交流回路功耗小于1.5VA(交流額定值100V時)

5、整定誤差

a、在整定范圍內,整定平均誤差的絕對值不大于3%,平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在基準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的4%。

6、動作時間

a、過電壓繼電器:1.2倍整定值的動作時間不大于40ms;2倍整定值的動作時間不大于35ms;

7、返回系數

a、過電壓繼電器返回系數為0.85~0.95;

b、低電壓繼電器返回系數為1.02~1.12。

8、返回時間:不大于27ms。
