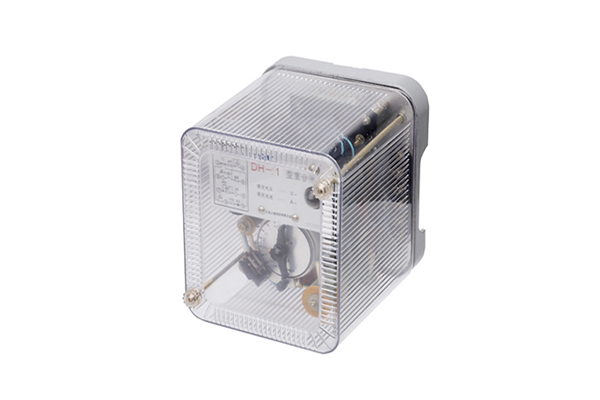

一、DH-1型重合閘繼電器產品圖片

DH-1型重合閘繼電器用于輸電線路上實現三相一次重合閘的控制回路中 。

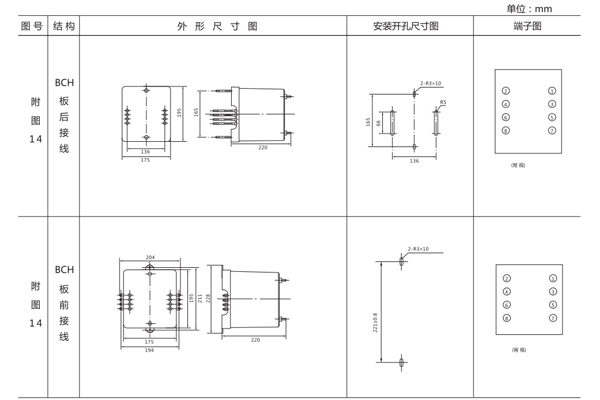

二、DH-1型重合閘繼電器安裝尺寸

三、DH-1型重合閘繼電器結構概述

該繼電器由一臺時間繼電器（DS-112C型，作為時間元件JS），一臺電碼繼電器（作為中間元件JZ），及電阻，電容元件組成。它們被固定在絕緣的安裝板上，安裝板又被固定在金屬的底座上，裝有金屬的外殼，它通過螺桿被固定在底座上，在外殼與底座之間輔有隔塵墊，保證密封，在金屬外殼上部鑲有玻璃，從外面可以檢查裝置的動作情況。

繼電器可以采用板前接線，也可以板后接線。

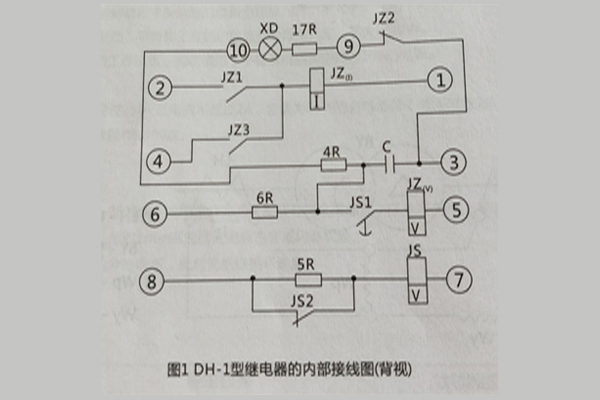

繼電器內部接線圖示圖1
