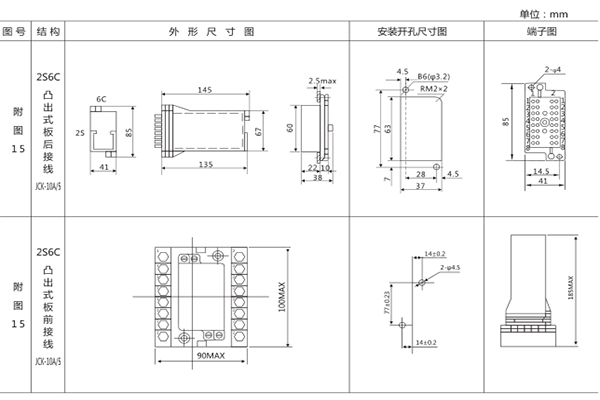

一、RXMA1型中間繼電器開孔尺寸

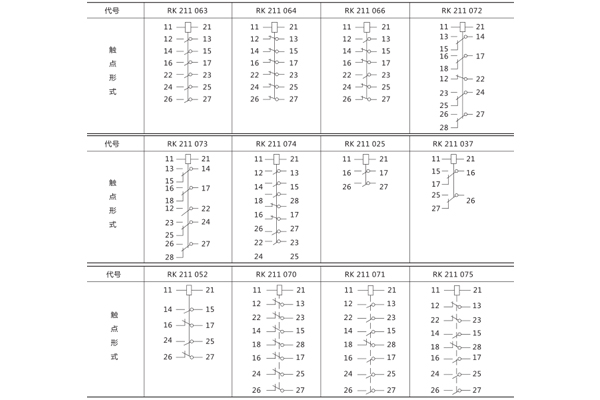

二、RXMA1型中間繼電器接線圖

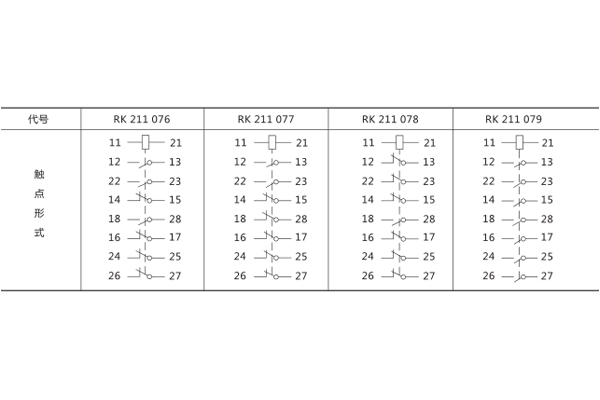

2.1觸點規格

三、RXMA1型中間繼電器特點

3.1能提供多至7付動合或動斷以及率考換觸點,結構緊法。

3.2 通過罩殼上的小孔拔動銜鐵可以試驗觸點動作情況。

3.3線圈激勵有交流和直流兩種 。

四、RXMA1型中間繼電器工作原理

RXMA1中間繼電器為電磁拍合式結構,由電磁系統、接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帯動簧片,使觸點回路轉換。觸點采用雙觸點接觸 ,具有接觸電阻小,接觸可靠性強,斷開負荷容量大等優點。吸片設計時慣量很小, 所以該繼電器能耐受一定量的沖擊及振動,并能耐受中等地震波的沖擊。繼電器外殼采用引進的Combiflex結構。
