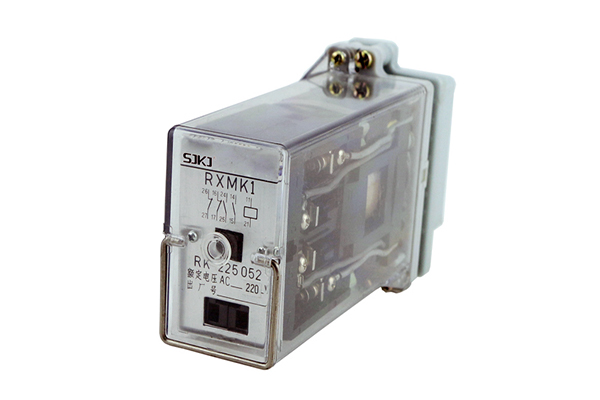

一、RXMK1型大容量交流中間繼電器特點

1.1體積小,觸點斷開容量大。

1.2線圈為交流激磁。

二、RXMK1型大容量交流中間繼電器技術數據及接線圖

2.1動作電壓:<80%額定電壓。

2.2返回電壓: >15%額定電壓。

2.3動作時間:≤20ms。

2.4線圈功率: 6VA。

2.5觸點斷開容量: ACV，250V,I:10A(功率因數為0.4)時,容量為1000VA。

                 DCV,250V,b5A(L/R=40MS)時,容量為100W。

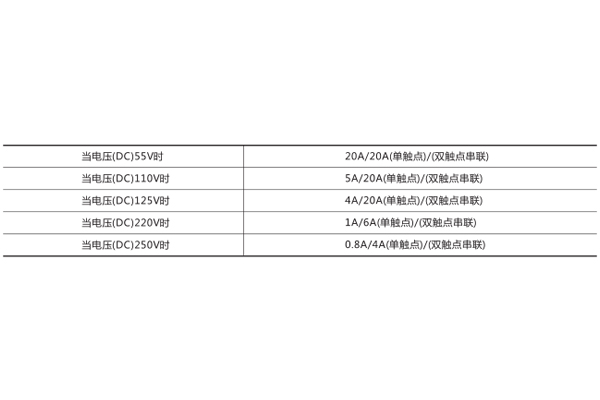

   如要增加觸點斷開容量可按表1內數據將觸點串聯。

2.6絕緣耐壓: 50Hz, lmin, 2kV。

2.7沖擊電壓: 5kV。

2.8能承受5-15Hz中等震級的地震波沖擊。

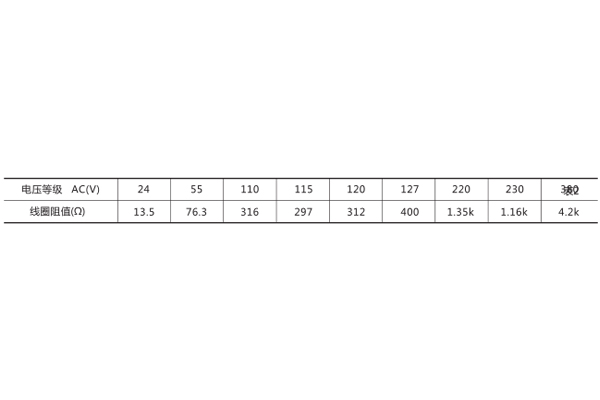

2.9額定電壓及線圈阻值。

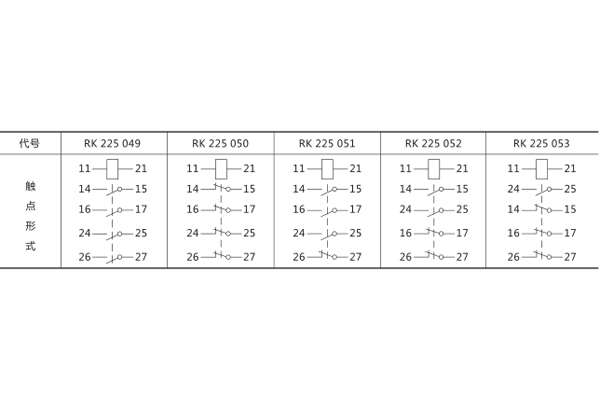

2.10觸點規格

三、RXMK1型大容量交流中間繼電器工作原理

RXMK1大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及短路環三部分組成。電磁系統采用直動式結構,工作行程較大。接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。
