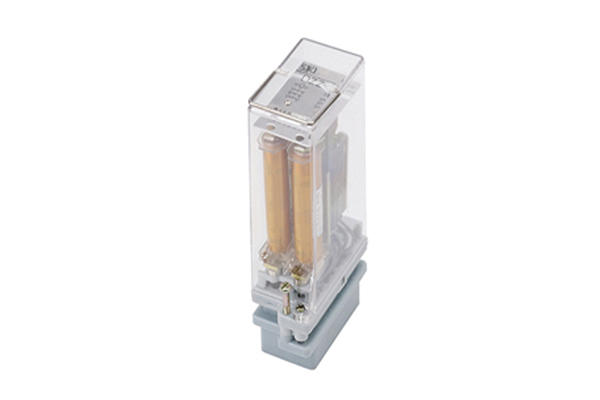

一、DZZ-12組合中間繼電器工作原理

DZZ- 11~15為雙中間繼電器是在一個最小的外殼內裝有二個獨立的輔助繼電器。每一獨立的繼電器由電壓系統及接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場,吸合吸片帯動觸點轉換。 DZ-16~19為延時動作或延時返回單中間繼電器。繼電器外殼采用引進的Combilflex0出式模數化插入結構。

二、DZZ-12組合中間繼電器技術數據及接線圖

4.1動作值:<70%額定電壓。

4.2返回值: >5%額定電壓。

4.3動作時間

  DZZ-11~15其動合觸點不大于30ms,動斷觸點不大于20ms。 DZZ-11~17延時返回時l間不小于0.8s。 DZZ-11延時返回時間不小于1.5s。 DZZ-19延時動作時間不大于0.06s。

4.4功耗:不大于1.6W。

4.5觸點能力與RXMA1型相同。

4.6絕線耐壓:50Hz、1min、2?。

4.7沖擊電壓: 5kV。

4.8該繼電器能承受5-15Hz中等震級的地震波)中擊。

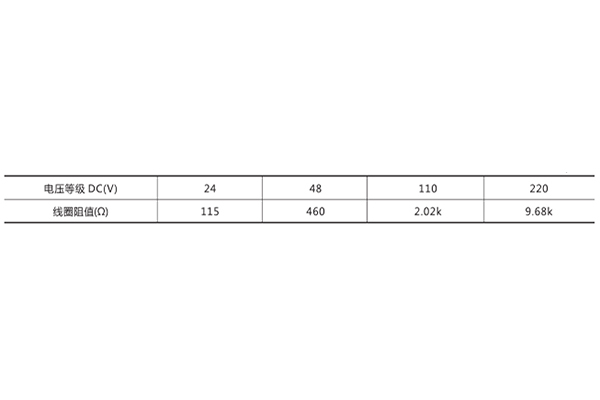

4.9額定電壓及線圈阻值。

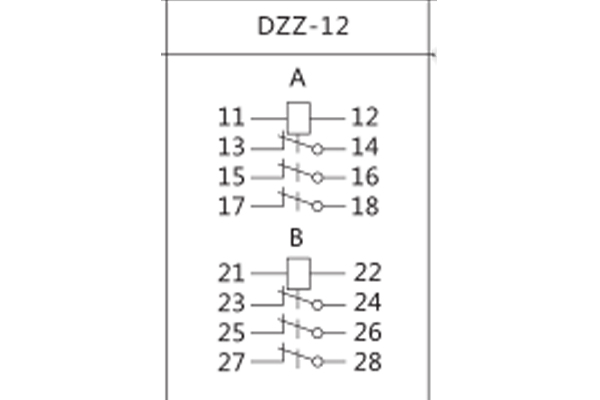

4.10繼電器觸點形式為

三、DZZ-12組合中間繼電器特點

2.1體積小,對安裝地位緊張有限的場合特別適用。

2.2該繼電器對用戶既提供工業級繼電器的屏面經濟性,還提供保護級繼電器的質量,可靠性和中等(跳閘)容量的能力。

2.3該繼電器可通過罩殼上的小孔拔動銜鐵以試驗觸點動作情況。

2.4線圈激勵為直流。
