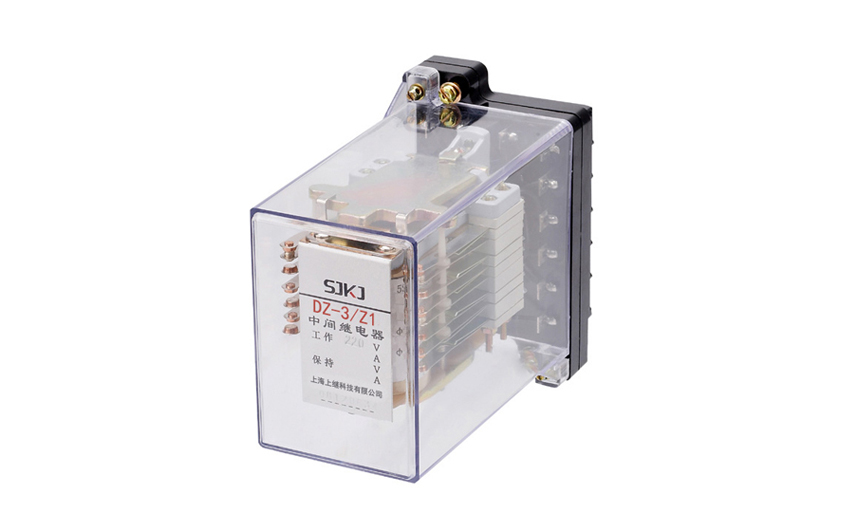

一、DZ-3/Z1中間繼電器的應用范圍

DZ-3/Z1中間繼電器用在保護和自動控制裝置中作為輔助元件,以擴大被控電路,提高接觸能力。

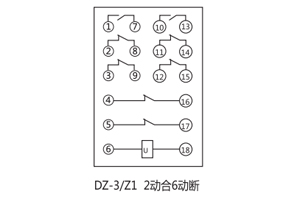

二、DZ-3/Z1中間繼電器的接線圖

三、DZ-3/Z1中間繼電器的特點

電磁式、螺管結構,觸點對數多.容量大 .直流操作.動作快。殼體結構采用JK-1(0出式后接線)、 JKF-1Q(凸出式前接線)和JK-6/1(嵌入式后接線)標準組件。

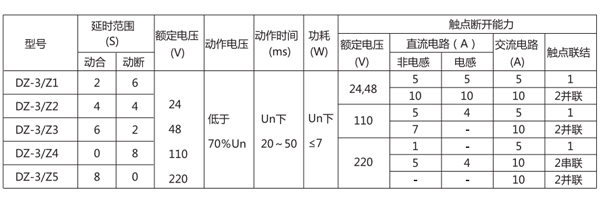

四、DZ-3/Z1中間繼電器的參數

DZ-3/Z1中間繼電器主要技術能見表

注: 1、繼電器觸點長期允許接通電流不大于5A。

2、 觸點的**流通能力在交流或直流220V下為15A。

五、DZ-3/Z1中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。
