一、ZJ5中間繼電器的應用范圍

ZJ5中間繼電器用于交流操作繼電保護裝置中作為輔助繼電器，直接接于電流互感器二次回路中并由其它繼電器接點控制。

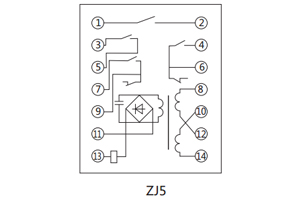

二、ZJ5中間繼電器的接線圖

三、ZJ5中間繼電器的參數

●額定動作電流：2.5A、5A。

●長期工作電流：10A。

●動作時間：不大于0.05s。

●功率消耗：不大于6VA。

●接點形式：ZJ5四常開、ZJ6一切換一強力切換。

●如被控電路系由變流器供電，且當電流為3.5A時，其阻抗不大于4.5Ω，強力切換接點在電流到150A的情況下，能分流斷開跳閘線圈。為消除當常閉接點沒有閉合好時可能引起開關誤動作，強力切換接點采用圖1接法。

●一般接點容量：當交流電流小于2.5A和電壓低于220V時能斷開450VA；當交流電流小于15A和電壓小于220V時能接通1000VA。長期接通電流為5A。

四、ZJ5中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

五、ZJ5中間繼電器的觸點性能

觸點斷開容量，交流：10A,250V AC;直流10A，28V DC。

觸點**切換功率，交流：1800VA；直流：360W。

觸點長期允許閉合電流：裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命：輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。
