JSS-16時間繼電器開孔尺寸及用途-上海上繼科技有限公司
發表時間：2019-07-19 17:22 瀏覽次數：509 〖返回〗
一、JSS-16時間繼電器

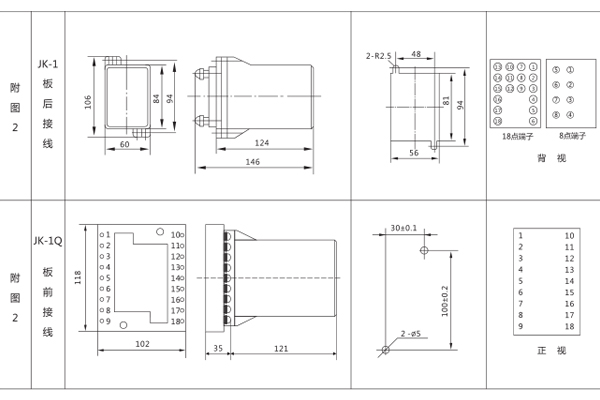

外形及開孔尺寸
二、JSS-16時間繼電器用途
JSS-16時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高,配合時間級差小的場合。
三、JSS-16時間繼電器

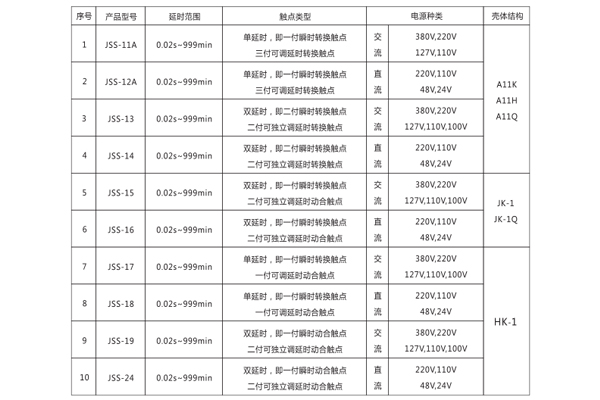

產品型號及分類規格對照表

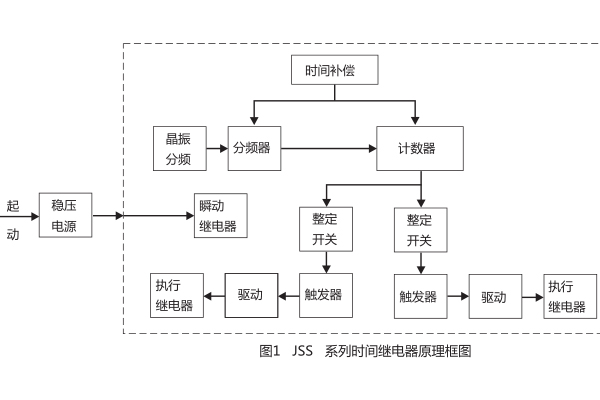

四、JSS-16時間繼電器工作原理
本繼電器為靜態型數字式時間繼電器,采用進口CMOS集成電路構成,利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振、蕩器產生。
繼電器一旦施加額定電壓,內部瞬動繼電器動作并出口,同時使晶體起振,產生時鐘脈沖,經分頻后計數器計數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動執行繼電器動作出口。
五、JSS-16時間繼電器產品型號

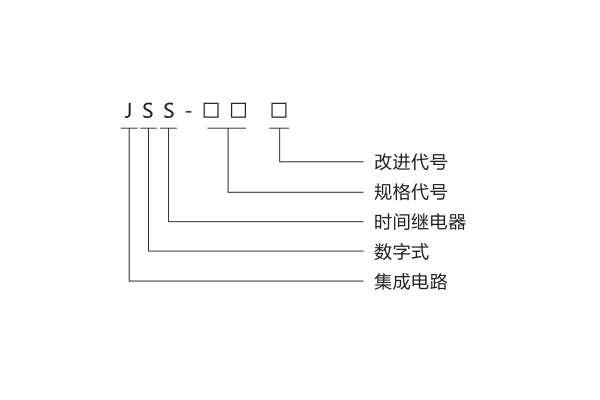

型號定義

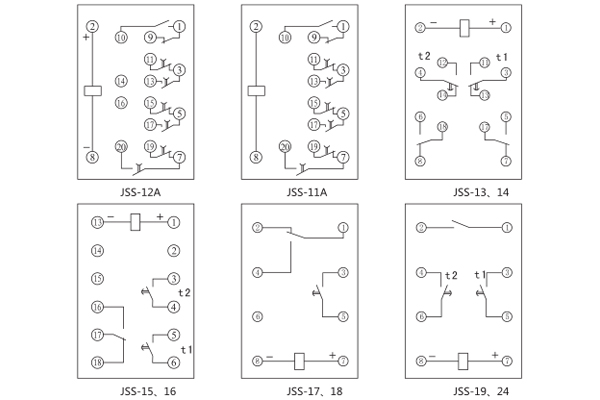

六、JSS-16時間繼電器接線圖
上海上繼科技有限公司（專注時間繼電器生產廠家）銷售熱線：021-57233089 QQ：1932551438
（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
