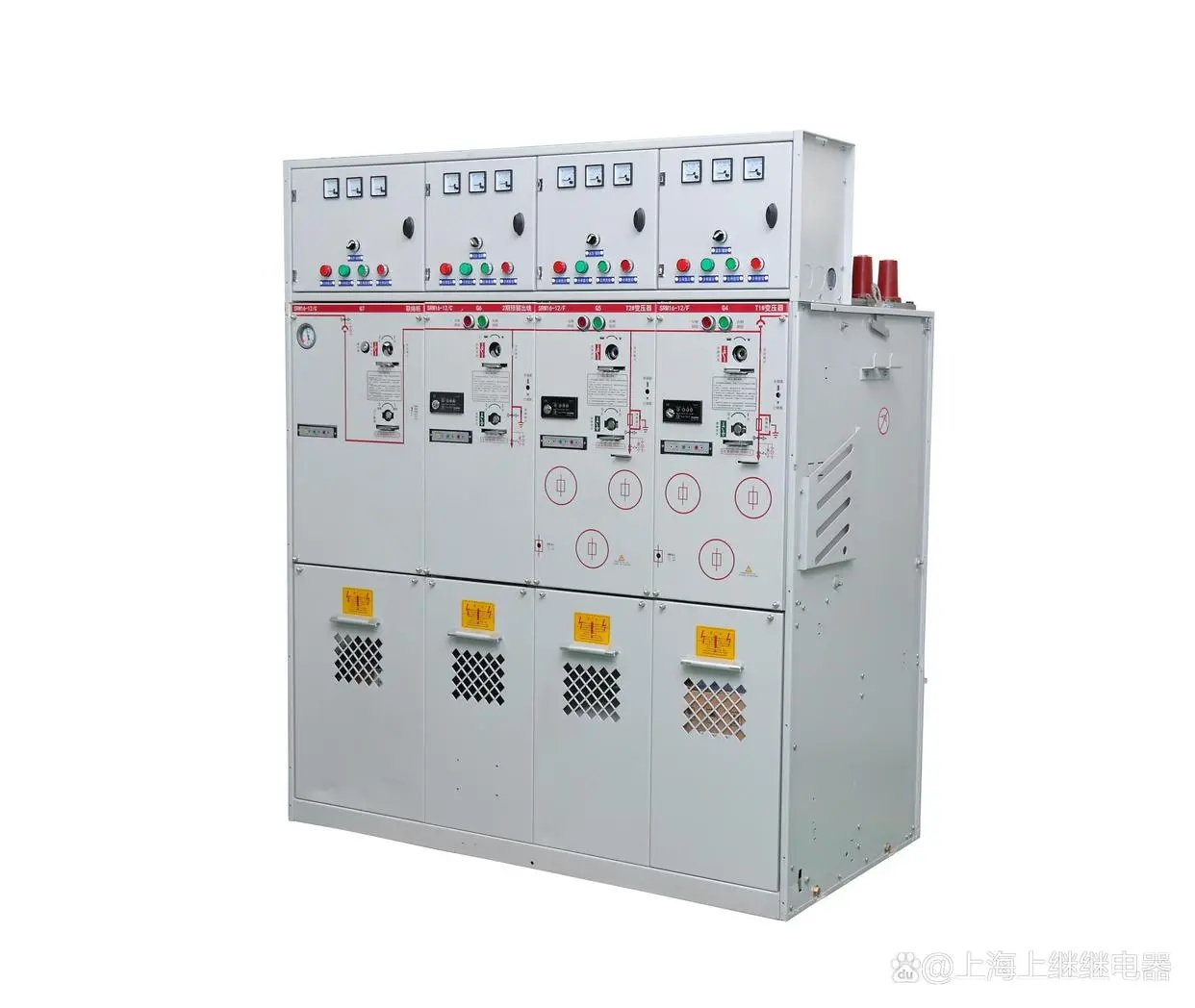

一種運行安全可靠的環保氣柜，包括密封外殼和安裝在密封外殼內并通過連接母線連接的多個控制單元，每個控制單元的一組斷路器和隔離開關控制一條進線或一根出線，密封外殼前壁設有機構操作室和接線室，后壁設有檢修口和檢修口密封蓋板。各控制單元的操作端位于機構操作室內，電壓屏蔽母線通過D型母線接頭和連接室側壁上的絕緣子與外部電路相連。

電容均衡屏蔽母線包括銅導體和銅導體外的涂層。內襯層包括多個絕緣層，兩個相鄰絕緣層之間設置有屏蔽層，以更好地屏蔽固定空間內的電壓。 沒有外部電位或只有一定量的局部放電。環網柜內的母線通過安裝在柜內的絕緣子內部的導電芯與外部電纜相連，絕緣子的導電芯通過母排連接器與柜內的母排連接。 現有的母線接頭都是六角頭螺栓，頭部帶有圓柱線接頭環網柜。螺栓部分旋入絕緣子導電芯的螺紋孔中，圓柱線接頭搭接柜內母線端。擰緊螺絲，最后蓋上絕緣蓋，完成排線連接。這種連接方式的缺點是圓柱形電纜接頭與柜內母線的搭接部分較粗，不美觀，不利于絕緣套管的安裝。更重要的是，重疊部分的表面不光滑，容易造成**放電。大大增加了環保氣柜的可靠性。 爬電放大器采用傘形結構，結合疊加方式，增加爬電距離，在載流導體、電容均壓屏蔽母線的多個屏蔽層中，最外層電連接至電容器的地線和電壓補償屏蔽層。母線的每層絕緣層由7-10層聚氯乙烯絕緣膠帶組成，每個單元之間用隔板隔開，隔板采用SMC絕緣板，其厚度為10mm在外殼上，環網柜的防護等級大大提高；內部母線采用電容均壓屏蔽母線，通過D型母線接頭和絕緣子與外電路相連，有效降低了局部放電量，保證了氣柜的可靠性； SF6為空氣替代，不存在漏氣問題，降低了設備的維護成本，減少了環境污染。 目前的環保氣柜從根本上克服了絕緣的局限，采用電容屏均壓技術，有效控制不同電位之間的放電和絕緣問題。隨著生態環境的惡化和環保意識的提高，未來生態氣柜將占據主導地位，包括未來的城網改造和設備改造，都會用到環保氣柜，所以未來的市場空間非常大。大的。
