三相多功能電力儀表英文名稱：Three-phase multi-function electric meters 產品定義：三相多功能電力儀表主要測量三相電流，三相相電壓，三相線電壓，三相有功功率，三相無功功率，三相視在功率，三相總功率因數，頻率，三相有功電能，三相無功電能為一體的綜合儀表，具備RS485通訊接口，采用通訊協議。今天小編給大家介紹一下三相多功能電力儀表安裝方法及測量功能。

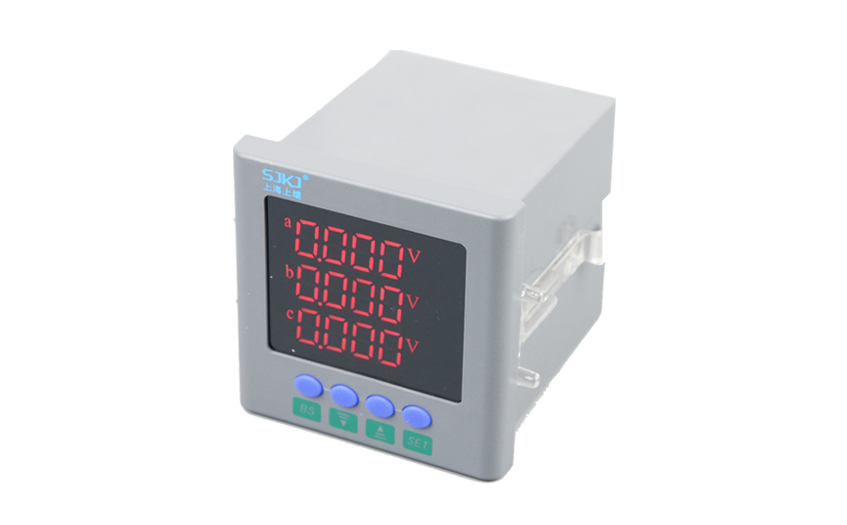

產品展示

三相多功能電力儀表安裝方法

1.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。

2.取出儀表，松開定位螺絲，取下固定夾。

3.將儀表安裝插入配電柜的儀表孔中。

4.插入儀表的固定夾，固定定位螺絲。

注： 請按儀表外殼接線圖正確接線！

三相多功能電力儀表測量功能

夠高精度測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。

測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能

計量：正反向有功電能，感性容性無功電能

顯示：三排LED數碼管顯示，可視度高

通訊：RS485通訊，MODBUS-RTU協議

輸出：2路電能脈沖輸出(脈沖常數10000imp/kwh)

擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比

配選：可附加模擬量4-20mA變送輸出，開關量數量、開關量輸出，上下限越限報警功能

用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理

銷售熱線：021-57233089  QQ：977797827

上海上繼科技有限公司（專注電力保護繼電器，三相多功能電力儀表，微機綜合保護裝置，電力儀表生產廠家）

（ 以上內容僅供參考，上海上繼科技有限公司有最終解釋權）
