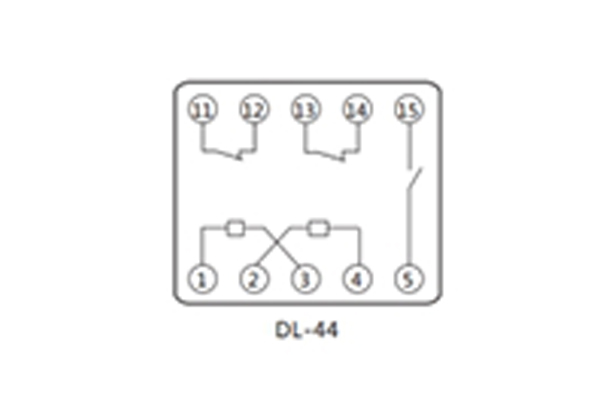

一、DL-44電流繼電器內部端子外引接線圖（正視）

二、DL-44電流繼電器說明書

1.DL-44系列電流繼電器，用于電機、變壓器和輸電線的過負荷和短路保護線路中，作為起動元件；

2.本繼電器是隨著開關柜體不斷改進而最新研發的配套產品，外殼為凸出式固定結構，也可卡裝在35mm的道軌上，板前接線。具有體

積小、外形直觀、安裝接線方便等優點。

三、DL-44電流繼電器結構和原理

1.繼電器系電磁式瞬時動作磁系統有兩個線圈線圈出頭接在底座端子上用戶可以根據需要串并聯因而可使繼電器整定變化一倍。

2.繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩，從而可以改變繼電器的動作值。

3.繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。
