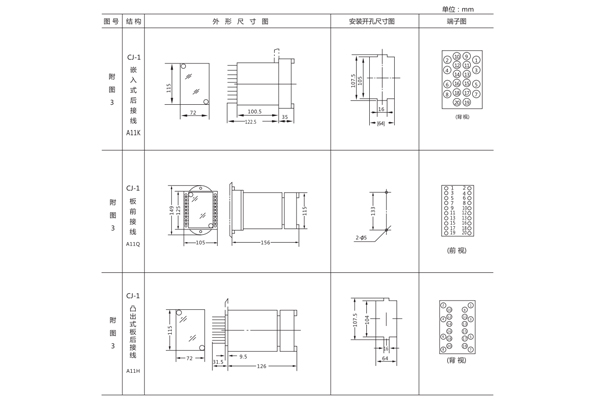

一、JJJ-1絕緣監視繼電器開孔尺寸

二、JJJ-1絕緣監視繼電器技術參數

直流額定電壓:220V、110V、48V。

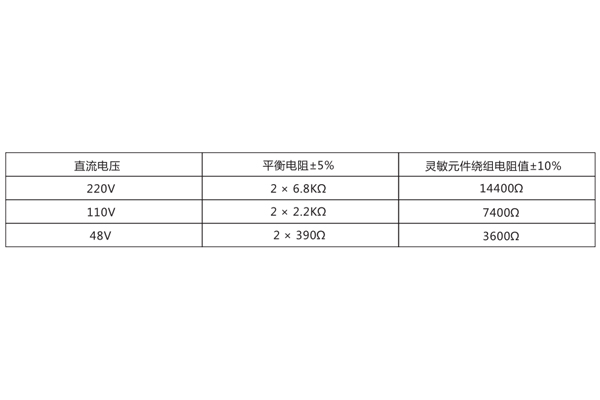

繼電器的平衡電阻和靈敏元件電阻值

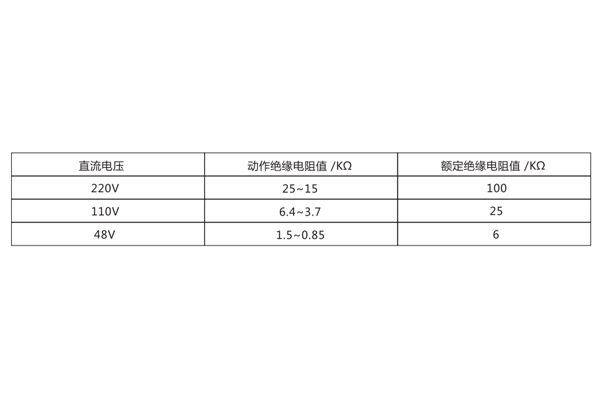

繼電器動作值:當母線任何一側對地絕緣電阻下降到下表規定值時,繼電器應可靠動作。

觸點容量:當直流電壓不大于220V,電流不大于0.2A,直流有感負荷(時間常數為5±0.75ms),觸點斷開容量為20W.無感負荷40W。

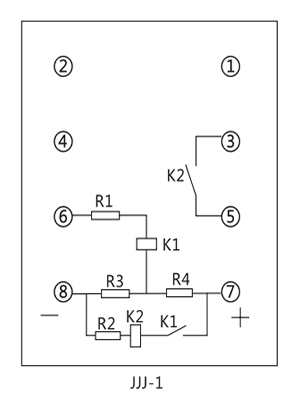

三、JJJ-1絕緣監視繼電器接線圖

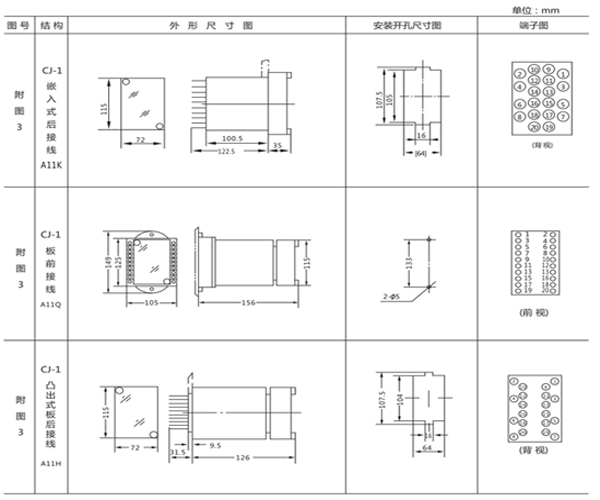

JJJ-1采用A11殼體，如圖所示
