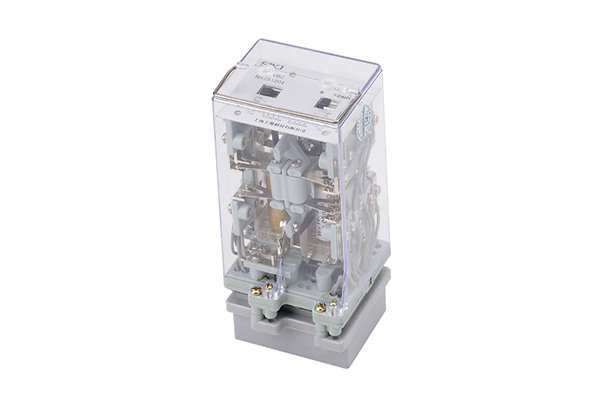

一、RXMVB2大容量雙位置繼電器動作原理

該大容量雙位置繼電器是靠永久磁鐵鎖定的雙穩態繼電器。該繼電器由磁系統,接觸系統,支架三部分組成, 磁系統由左右二個線圈,中間柱永久磁鐵及鐵芯組成雙口磁回路,當左右二個線圈中的一個線圈通電激勵時,線圈產生的磁場對永久磁鐵產生斥力,使銜鐵轉換到另一側由磁鐵鎖定并帶動觸點轉換。觸點采用橋式接觸,斷開容量較大。外殼采用引進的Combiflex凸出式模數化插入結構。

二、RXMVB2大容量雙位置繼電器特點

1.體積小,拆裝方便,能安裝在位置緊張有限的場合。

2.用于需要大容量雙穩態觸點的工業控制和其它控制上,在電流互感器二次側和跳閘上要求多切換。

3.線圈回路串有切斷觸點。消除了持續的功耗,從而限制了熱量積累及減輕控制電源的負載。

4.線圈激勵有交流和直流兩種。

三、RXMVB2大容量雙位置繼電器用途

該大容量雙位置繼電器用于需要大容量雙穩態觸點的工業控制和其它一般控制場合。

四、RXMVB2大容量雙位置繼電器安裝尺寸
