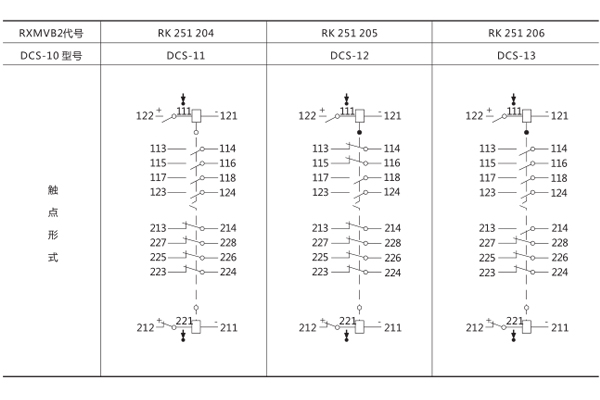

一、DCS-10雙位置繼電器接線圖

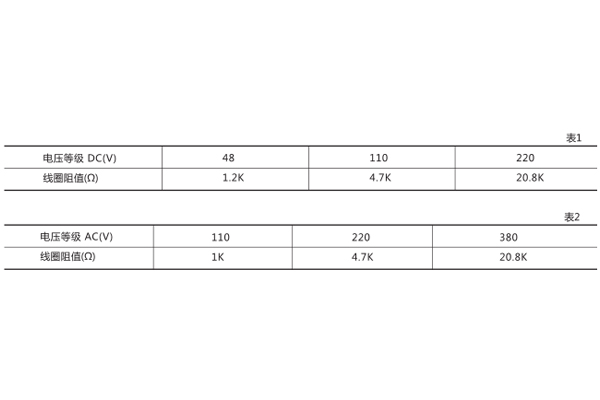

二、DCS-10雙位置繼電器技術參數

1.動作值: DC<70%額定電壓, AC<80%額定電壓。

2.動作時間: 30/25ms(觸點閉合/斷開)。

3.線圈功耗: DC3.5W  AC15VA

4.觸點斷開容量: AC,250V,10A(COS(p>0.4),1000VA; DC, 250V, 5A(L/R<40ms) , 100W。

5.重量: 0.7kg(凸出式) , 2.5kg(嵌入式)。

6.絕緣耐壓: 50Hz, lmin, 2kV。

7.沖擊電壓: 5kV。

8.繼電器能承受5-15 Hz中等震級的地震波沖擊。

三、DCS-10雙位置繼電器特點

1.體積小,拆裝方便,能安裝在位置緊張有限的場合。

2.用于需要大容量雙穩態觸點的工業控制和其它控制上,在電流互感器二次側和跳閘上要求多切換。

3.線圈回路串有切斷觸點。消除了持續的功耗,從而限制了熱量積累及減輕控制電源的負載。

4.線圈激勵有交流和直流兩種。
