一、RXSF1-RK271016-X信號繼電器安裝尺寸

二、RXSF1-RK271016-X信號繼電器動作原理

該繼電器是在一個最小外殼內裝有二個獨立的信號繼電器。該繼電器為電磁拍合式結構,由電磁系統,接觸系統及信號顯示三部分組成。當繼電器動作時信號牌靠重力自然掉牌顯示,信號為四條橫條顯示。顏色有紅、黃受光色二種.顯示清晰視角寬廣。信號消失時,觸點自然復回,信號牌有手動復歸及自動復歸二種,外殼采用引進的Combiflex凸出式模數化插入結構。

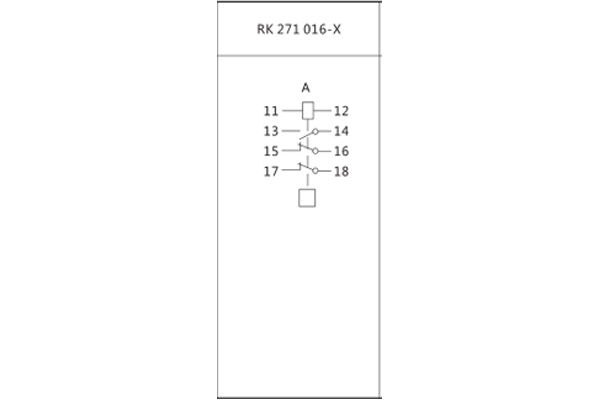

三、RXSF1-RK271016-X信號繼電器接線圖

四、RXSF1-RK271016-X信號繼電器用途

該繼電器用于電力系統二次回路及工業自動化控制回路中 , 作故障指示及報警之用。
