一、DX-111F信號繼電器特點

1、外殼采用引進的Combiflex凸出式模數化插入結構。

2、信號牌為四條橫條顯示。顏色有紅黃二種，顯示清晰視角寬廣。

3、具有機械掉牌信號，磁保持，電復歸。

4、一個安裝單元中可裝二個繼電器單元。

5、線圈為直流激磁。

二、DX-111F信號繼電器技術參數

1、動作值：電壓型<70％額定值；電流型<90％額定值。

2、復歸值：<70％額定復歸電壓值。

3、動作時間：電壓型30ms，電流型2倍額定電流為15ms。

4、線圈功耗：電壓型≤1.5W，電流型≤0.1W，復歸電壓≤2W

5、電流型線圈能長期通入250％額定電流。

6、電流型動作掉牌的最短脈沖時間為40ms。

7、絕緣耐壓：50Hz，1min，2kV；線圈與線圈間為lkV。

8、沖擊電壓：5kV。

9、能耐受5-15Hz中等震級的地震波沖擊。

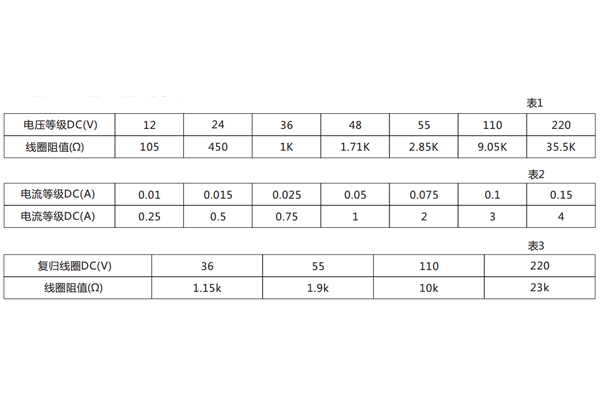

10、額定電壓、額定電流及線圈阻值。

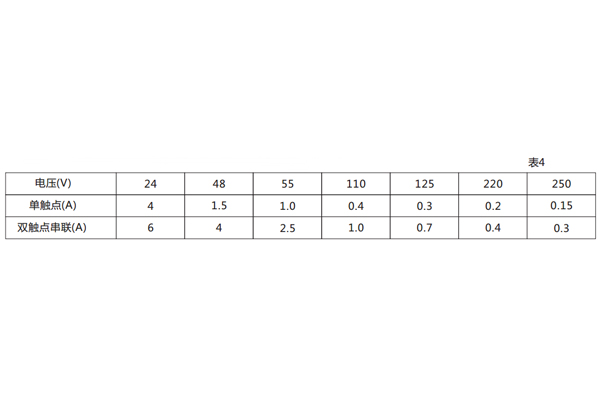

11、觸點斷開容量：DC當L/R≤40ms，250V，2A，50W。AC 250V，5A（COSφ=0.4）500VA。 如果增加觸點斷開容量可按表5內數據將觸點串聯。

12、繼電器觸點規格

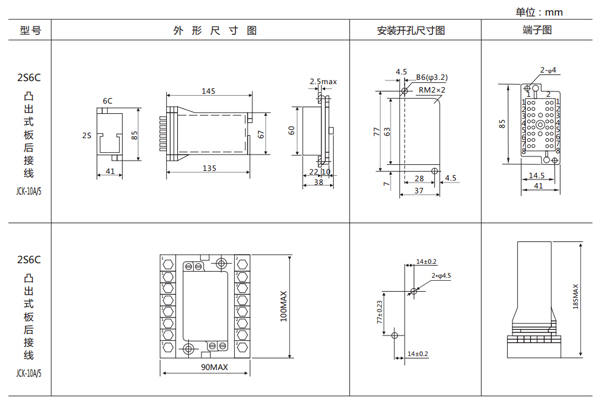

三、DX-111F信號繼電器開孔尺寸
